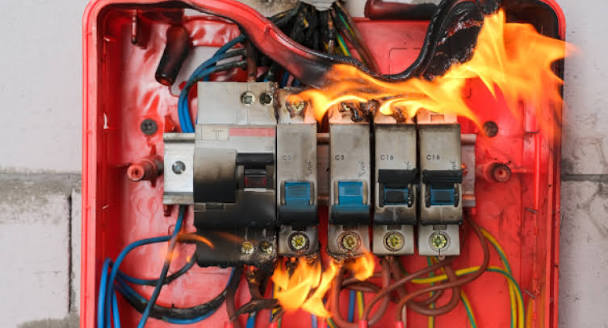

¿Alguna vez te has preguntado por qué, si las protecciones de una planta industrial están ahí para actuar, ocurre un incendio tras un cortocircuito?
En el webinar que impartí recientemente sobre El estudio de cortocircuito y la seguridad eléctrica, abordé esta problemática desde la experiencia que vivimos día a día en el campo. Muchas veces en Voltech nos llaman para realizar ingeniería forense tras incidentes graves en plantas industriales, donde un evento que parecía simple termina en incendios, paros de producción no programados y pérdidas económicas multimillonarias.
Si no pudiste acompañarme en la transmisión en vivo o quieres repasar la sesión completa, te dejo la grabación de YouTube al final de este artículo. Aquí te comparto los puntos clave que analizamos.
1. ¿Qué es (realmente) un cortocircuito?
Para hablar el mismo idioma, me gusta remitirme al estándar IEEE 100. Un cortocircuito se define como una conexión anormal entre puntos de diferente potencial eléctrico, la cual presenta una impedancia relativamente baja y frecuentemente involucra un arco eléctrico.
Durante la presentación compartí un esquema gráfico para explicarlo de forma sencilla: imagina el circuito eléctrico como un camino donde la corriente fluye desde la fuente hasta la carga. Las fuentes tienen su propia impedancia interna y los conductores (cables) tienen una impedancia muy baja.
Un ejemplo clásico que revisamos es cuando, por un descuido humano, un desarmador se resbala en un tablero y hace contacto directo entre fase y neutro. En ese instante se crea una trayectoria de bajísima impedancia. Aunque se suele decir que “la corriente toma el camino de menor resistencia”, la realidad es que circula por todos los caminos disponibles, pero en el punto de la falla la corriente se dispara a niveles astronómicos.
2. Las verdaderas causas: Daños en aislamientos y conexiones flojas
Rara vez un cortocircuito ocurre por “casualidad”. En las inspecciones de campo he identificado dos detonantes principales:
Aislamientos degradados
El aislamiento de los cables pierde sus propiedades con el tiempo debido a:
- Mala selección o instalación: Cablear sin considerar el ambiente o someter los conductores a sobretensiones.
- Sobrecalentamiento: Operar líneas por encima de su capacidad nominal.
- Exposición ambiental: Luz solar directa en cables no aptos para intemperie.
- Envejecimiento y fauna: Daños mecánicos o roedores que muerden los recubrimientos.
Conexiones flojas y falta de torque
Las conexiones flojas generan puntos de alta resistencia y sobrecalentamiento, lo que termina dañando el aislamiento de los conductores y provocando el cortocircuito. Por eso hago tanto hincapié en seguir las recomendaciones de los fabricantes y aplicar siempre el torque adecuado según las especificaciones.
3. Tipos de cortocircuito y su evolución
Los cortocircuitos pueden ser transitorios o permanentes, e involucrar distintas fases. En los estudios que realizamos nos enfocamos principalmente en dos cálculos:
- Falla Trifásica: El escenario con la mayor magnitud de corriente.
- Falla Línea a Tierra: El tipo de falla más frecuente en instalaciones.
Una falla suele iniciar como algo pequeño (de línea a tierra). Si las protecciones no la despejan a tiempo, evoluciona rápidamente a una falla bifásica o trifásica con un alto riesgo de arco eléctrico.
4. Las capacidades que salvan vidas e instalaciones
Muchos responsables de mantenimiento me preguntan cómo evitar que ocurra una falla. Sin embargo, la pregunta correcta no es si habrá un cortocircuito, sino si tu sistema eléctrico puede soportar las corrientes de falla mientras las protecciones se abren.
En el entrenamiento desglosé dos conceptos fundamentales:
- Capacidad de Aguante (Withstand Rating): La capacidad física de cables, busductos y tableros para soportar los esfuerzos térmicos y electromecánicos de la corriente de falla durante el tiempo que tarda la protección en operar.
- Capacidad Interruptiva (AIC): La máxima corriente de cortocircuito que un dispositivo de protección (interruptor o fusible) puede interrumpir de manera segura.
Si la corriente de cortocircuito disponible en tu tablero supera la capacidad interruptiva de tus interruptores, el equipo fallará catastróficamente.
5. La regla de la NFPA 70E antes de restablecer
En la sesión hice un recordatorio indispensable sobre la norma NFPA 70E: cuando un dispositivo de protección se dispara por un cortocircuito o falla a tierra, está estrictamente prohibido volver a subir el interruptor o reemplazar el fusible sin antes investigar y corregir la causa origen. Restablecer “a ciegas” para probar suerte puede detonar una tragedia.
Conclusión y Recursos Adicionales
El objetivo de un estudio de cortocircuito no es hacer la planta inmune a las fallas, sino garantizar que el sistema responda de forma segura cuando ocurran, aislando la sección afectada y protegiendo la vida del personal.
